脈沖布袋除塵器主體結構基本都是由上箱體 中箱體 灰斗 卸灰、噴吹、控制等幾個部分組成，長久以來，為了適合企業和環境的影響，不斷的對脈沖布袋除塵器進行改造，現脈沖布袋除塵器的結構特征如下：

1、脈沖布袋除塵器的結構形式，可以采用梁柱式，也可以采用無柱無梁而用冷彎型鋼作支撐的結構形式。脈沖布袋除塵器噴吹管由屋面從除塵布袋一側下來呈水平狀，每個噴嘴對準一個布袋，噴吹管要考慮前后左右能微調，即在管端部的固定處采用可調螺栓，脈沖噴吹時水平管與垂直管會引起反坐力，并有微量震動，因此管必須有支座夾住，夾具設計成可卸的，抽換除塵布袋時必須將管卸開。

2、脈沖布袋除塵器有的噴嘴兩側帶有斜管，高壓空氣從噴嘴噴出可將周圍空氣一起帶入袋內增加清灰效果。分氣包是一個低壓容器，其設計及制造按脈沖布袋除塵器用分氣箱標準進行。其容積要求由除塵設備設計者，根據計算或經驗確定。

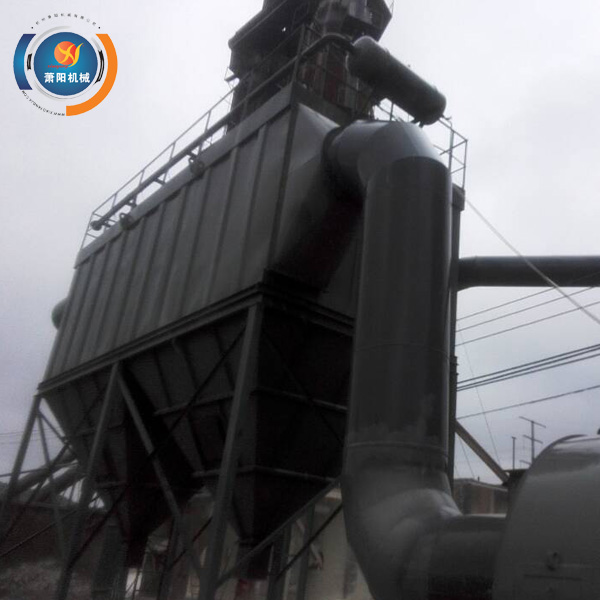

圖：脈沖布袋除塵器

脈沖布袋除塵器無梁無柱式的箱體壁板用薄鋼板作圍護，要求密封焊，壁板在箱體里側用方形冷彎型鋼支撐，箱體外側以扁鋼加勁。支撐桿與地面平行，可設若干道，扁鋼與地面垂直，兩者將壁板分割成小塊，在驗算板的強度、撓度時，以些為計算單元。

3、脈沖布袋除塵器箱體內的撐桿外皮與除塵布袋外表之間必須留有50mm以上的間隙，以免磨損。撐桿的壁厚不小于4mm。桿與桿焊牢，桿與箱體壁板可采用間斷焊。壁板外的扁鋼加勁也可以用間斷焊，但加勁的兩端必須有焊肉，不得跳開。如果箱體內壓力過大（一般大于5kpa），可將扁鋼改成冷彎槽鋼或方形加勁之。
